標準校正

標準校正

標準校正適用於:

  • 初次使用
  • 更換新的iPin雷射光尺
  • 重新安裝App
  • 測量誤差過大時(測量3m內的距離,誤差大於+/- 3%時)

校正原理:

利用同一已知大小的參考物,在不同的兩個距離(大約 30cm以及大約 130cm),呈現於相機螢幕的不同大小,以計算出校正值。

broken image

校正方式:

1. 選定標準參考物件(A4, Letter或自訂已知大小的紙張、地磚等等);此處以A4紙張為例。建議使用「非空白」的紙張,以免相機對焦困難。
2. 將物件放在平坦地面上,避免捲曲。

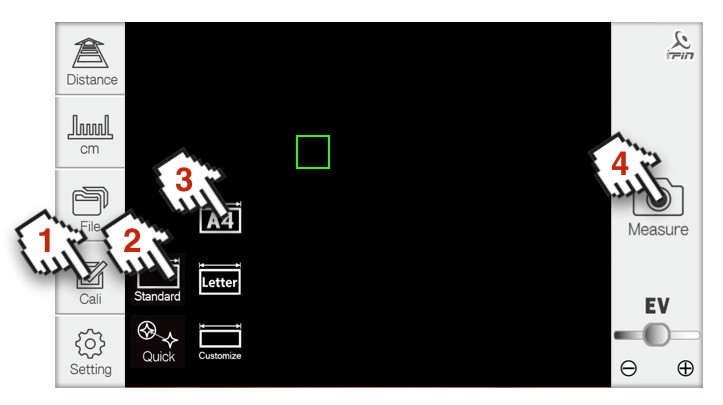

3. 將手機平放在參考物上,如圖選擇「校正模式/ Standard, A4」--> 雷射點亮!

broken image

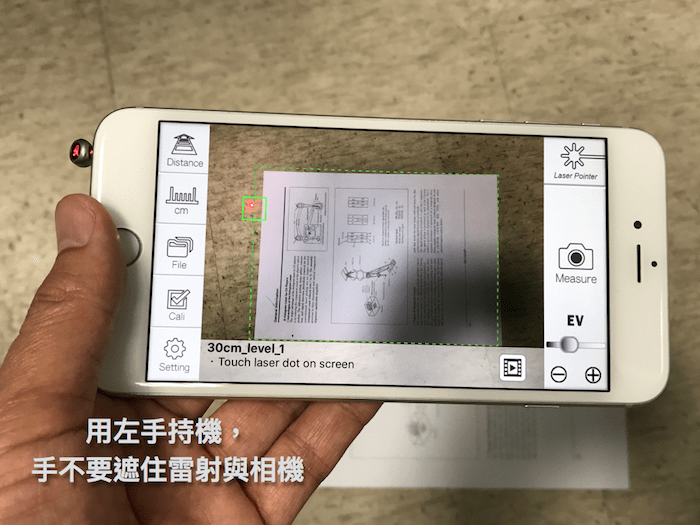

4. 如下圖左手持機,於參考紙張上方大約30公分處。 微調相機高度使紙張大約與螢幕中綠色虛線框大小接近。

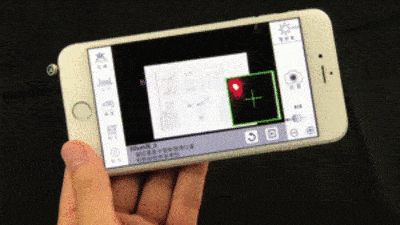

5. 輕觸雷射光點,使綠色對焦框完全框住光點,並確認畫面已經正確對焦。

broken image

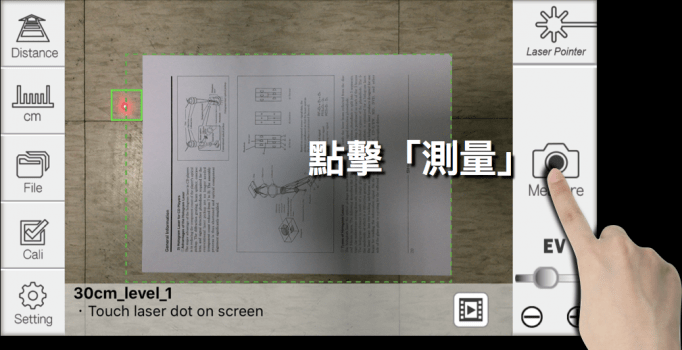

6. 點擊「測量」。

broken image

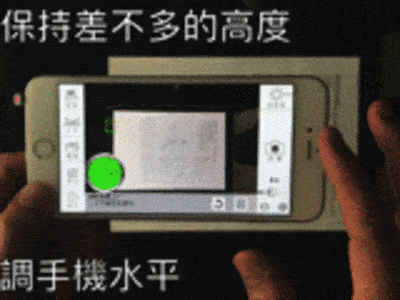

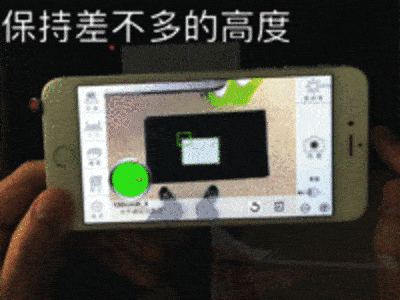

7. 保持差不多的高度,微調手機水平,使水平儀裡的水珠置中±1°,App會自動照相。

broken image

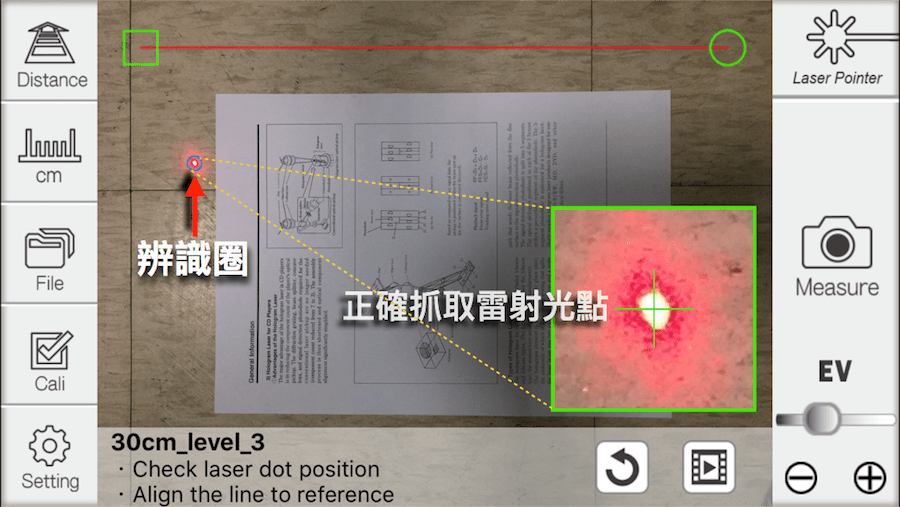

8. 請確認App已經正確識別雷射光點(光點位於十字交點中心)。

broken image

*** 若雷射光點不在十字中心,請用手把雷射光點移到十字中心,接著點擊「測量」。

broken image

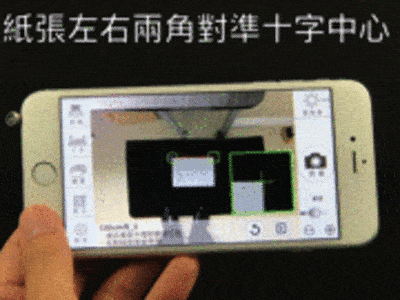

9. 接著將紅線的兩端點移到參考紙張的左右兩角。用右方的放大鏡做精確微調,將角落置於十字中心。然後,點擊「測量」。

broken image

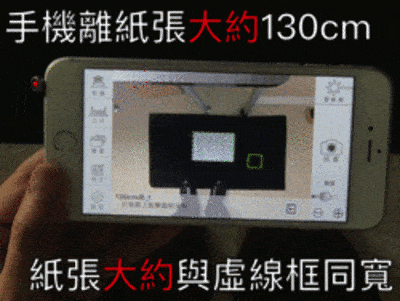

10. 將手機舉至離紙張大約130公分高處。(站立,手機大約在胸前高度左右)讓畫面中的紙張與綠色虛線框大約同寬。

broken image

11. 輕觸雷射光點,使綠色對焦框完全框住光點,並確認畫面已經正確對焦。然後,點擊「測量」。

broken image

12. 保持差不多的高度,微調手機水平,使水平儀裡的水珠置中±1°,App會自動照相。

broken image

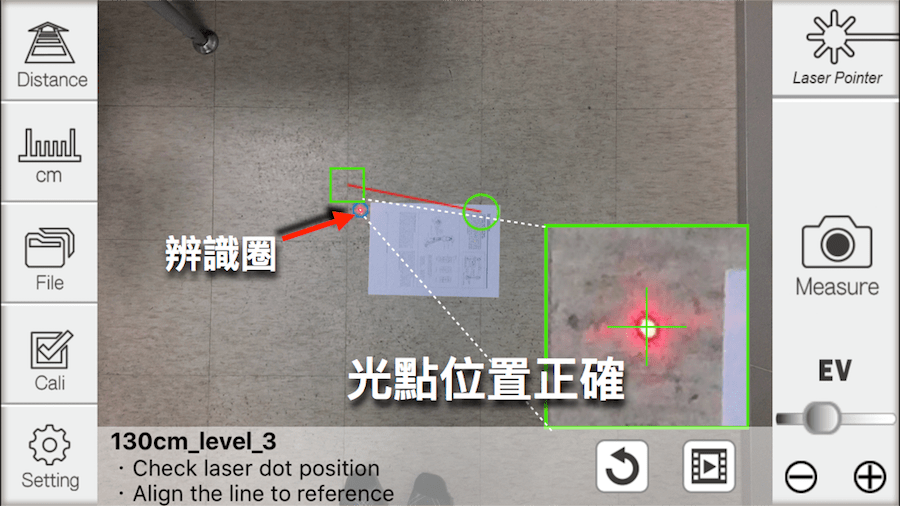

13. 請確認App已經正確識別雷射光點(光點位於十字交點中心)。

broken image

*** 若雷射光點不在十字中心,請按著辨識圈兩秒,然後用手把雷射光點移到十字中心,接著點擊「測量」。

broken image

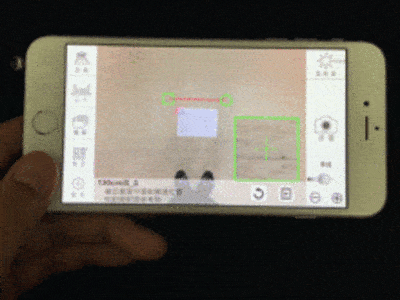

14. 接著將紅線的兩端點移到參考紙張的左右兩角。用右方的放大鏡做精確微調,將角落置於十字中心。然後,點擊「測量」。

broken image

15. 校正完成。

16. 測量工作完成前,請勿轉動或移動光尺雷射頭。

**請注意:

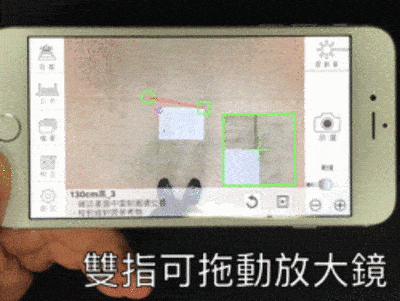

(1) 如果放大鏡視窗擋住您需要移動的點,您可用雙指拖動放大鏡到別處。

broken image

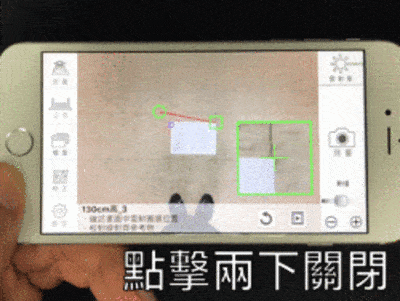

(2) 如果您需要關閉放大鏡,單指點擊兩下放大鏡即可

broken image
