傾角校正(視情況需要實施)

傾角校正(視情況需要實施)

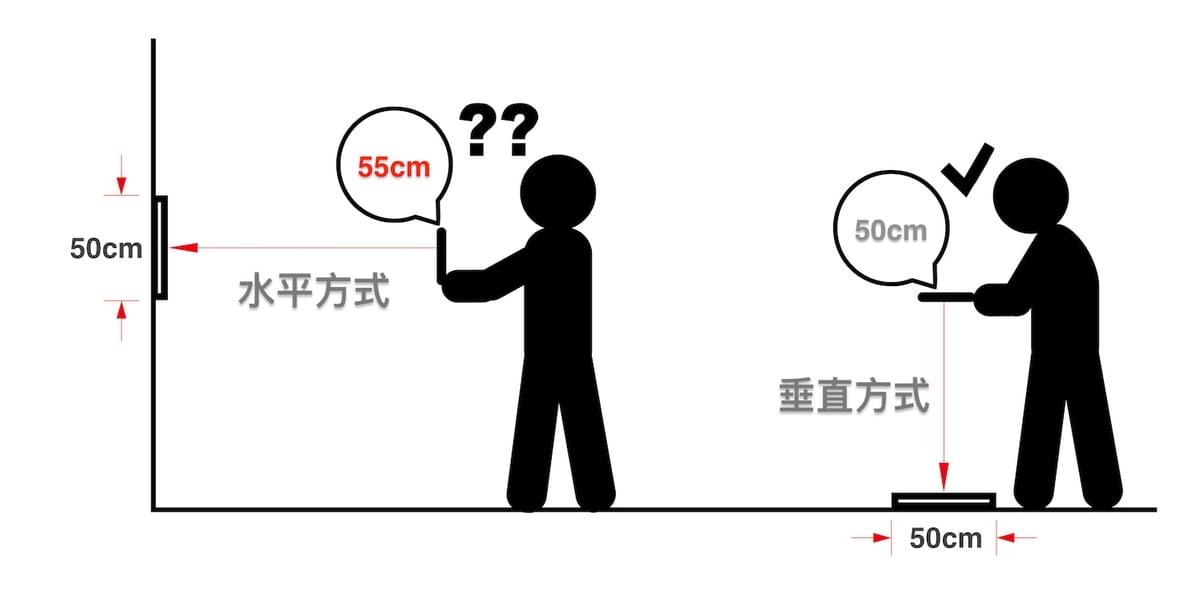

當您發現以水平方式與垂直方式測量同樣大小的物件,卻得出明顯不同結果時,請做「傾角校正」。

broken image

**這個偏差主要原因來自相機模組被不同方向的重力影響所致。在個別手機的影響程度不一,因此應視個別情況決定是否實施此校正。

  • 校正原理:

手動將在地板上(垂直方式),以及牆上(水平方式)的目標物正確尺寸輸入App。兩處的目標物大小可以不同。



  • 校正步驟:

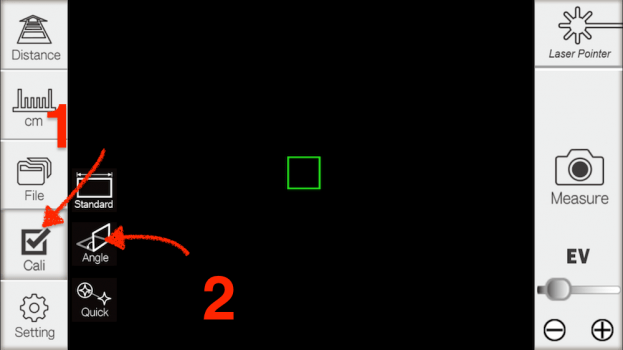

1. 點按「校正」。
2. 點按「傾角校正」。

broken image

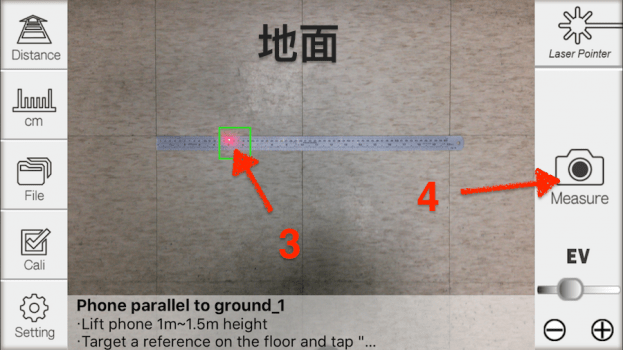

3. 拿著手機距地面1~1.5m左右,垂直方式,相機往下朝地面方向。點按雷射光點,讓綠色對焦框完全框住光點。
4. 點按 「測量」。

broken image

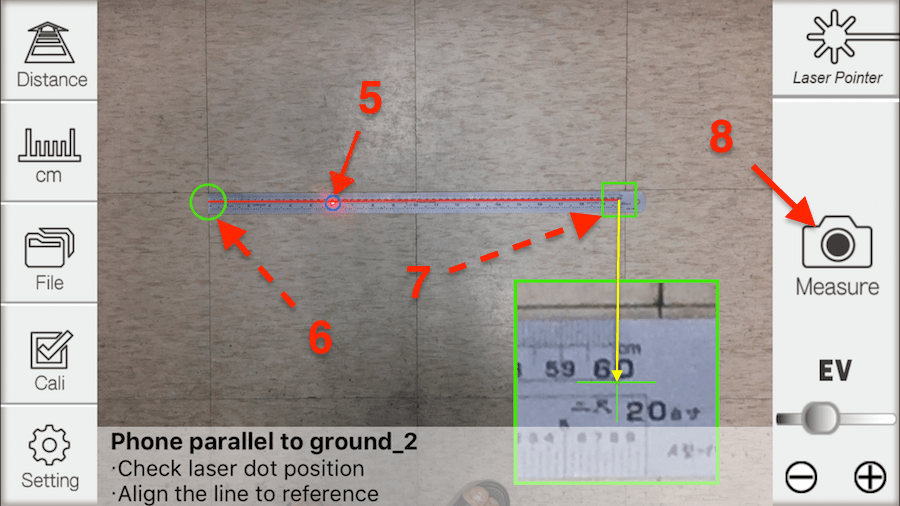

5. 確認雷射光點抓取正確(位於圓心,或右下方的放大區的十字中心)。
6、7. 手動定義參考目標物的兩端點。
8. 點按 「測量」。

broken image

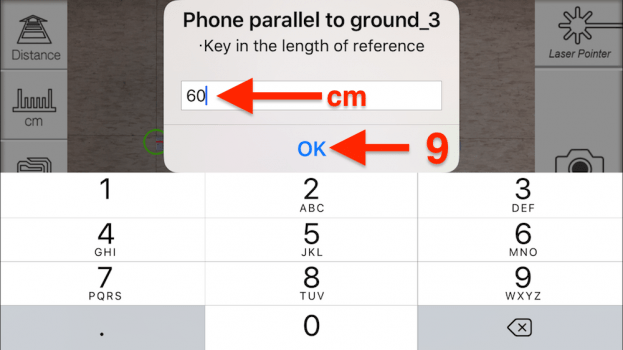

9. 輸入地面目標物的尺寸(公分)。點按「測量」。

broken image

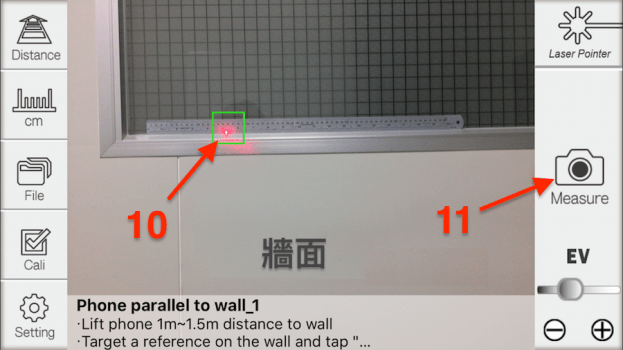

10. 拿著手機距牆面1~1.5m左右,水平方式,相機朝前方牆面方向。點按雷射光點,讓綠色對焦框完全框住光點。

11. 點按 「測量」。

broken image

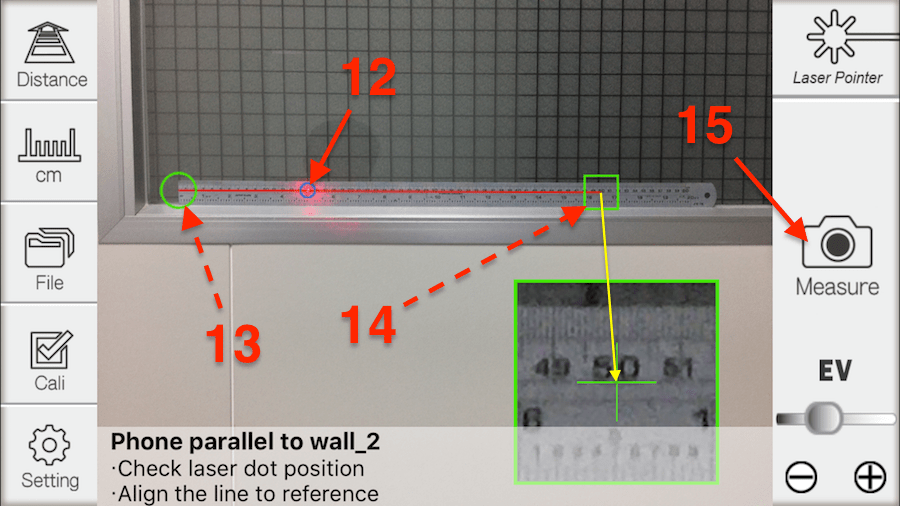

12. 確認雷射光點抓取正確(位於圓心,或右下方的放大區的十字中心)。
13、14. 手動定義參考目標物的兩端點。
15. 點按「測量」。

broken image

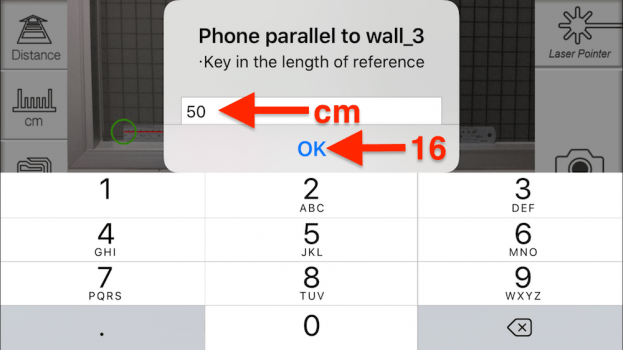

16. 輸入牆面目標物的尺寸(公分)。點按「測量」。

broken image

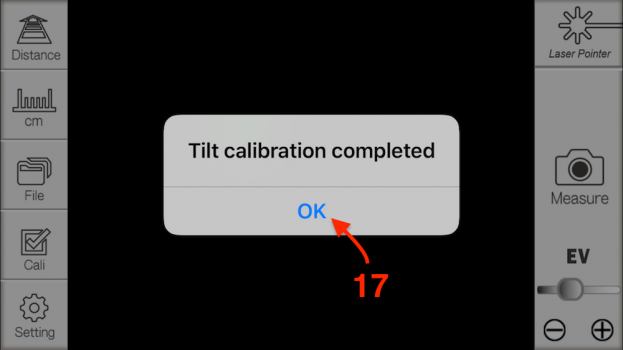

17. 點按「好」。傾角校正完成。
